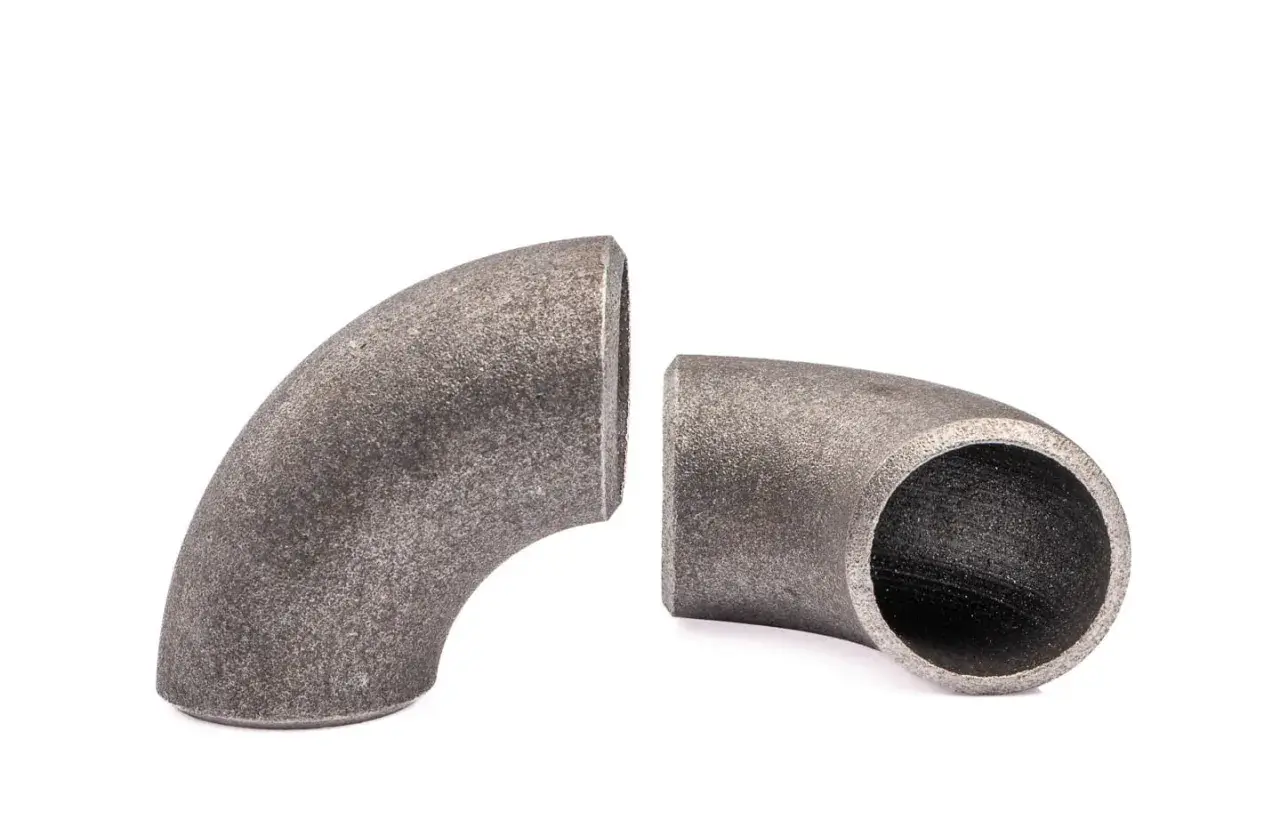

Zmiana kierunku rurociągu o 90 stopni wydaje się prosta, ale to właśnie w takim miejscu najłatwiej o spadek wydajności, kłopoty z osiowaniem i niepotrzebne naprężenia. Kolano hamburskie jest jednym z tych elementów, które wyglądają niepozornie, a realnie decydują o tym, jak instalacja będzie pracowała po montażu. Poniżej rozkładam temat na czynniki pierwsze: od doboru, przez spawanie, aż po błędy, które widzę na budowach najczęściej.
Najpierw dobór, potem spawanie, a na końcu kontrola spoin
- Łuk 90° do wspawania wybiera się tam, gdzie liczą się trwałość i możliwie łagodna zmiana kierunku przepływu.
- Najczęściej spotkasz warianty 2D, 3D i 5D, a różnica między nimi wynika głównie z promienia gięcia.
- Przed montażem trzeba sprawdzić średnicę, grubość ścianki, gatunek stali i zgodność z dokumentacją.
- Najwięcej problemów powodują złe osiowanie, brudne krawędzie i zbyt duże zaufanie do „dopasowania na siłę”.
- W instalacjach ciśnieniowych i przemysłowych lepiej od razu planować badanie spoin oraz próbę szczelności.
Czym jest łuk 90° i kiedy ma sens
W praktyce to kształtka rurowa przeznaczona do połączenia doczołowego, która pozwala zmienić kierunek instalacji pod kątem prostym bez gwałtownego załamania przepływu. W odróżnieniu od prostych, przypadkowo doginanych odcinków rury daje powtarzalny promień, przewidywalną geometrię i łatwiejszą kontrolę jakości. Ja traktuję taki element jako rozwiązanie dla instalacji, w których liczy się nie tylko samo połączenie, ale też zachowanie parametrów pracy całego układu.
Najczęściej stosuje się go w systemach stalowych, nierdzewnych, grzewczych i przemysłowych, zwłaszcza tam, gdzie rurociąg ma działać latami i nie powinien generować nadmiernych strat. W prostych układach domowych można czasem użyć zwykłego kolana tłoczonego, ale przy większych wymaganiach technicznych łuk do wspawania zwykle wygrywa trwałością i kulturą przepływu. To prowadzi bezpośrednio do najważniejszego etapu, czyli doboru odpowiedniego wariantu do konkretnej instalacji.
Jak dobrać wariant do konkretnej instalacji
Przy doborze nie patrzę wyłącznie na sam kąt. Znaczenie mają też promień gięcia, materiał, grubość ścianki, sposób wykonania i to, jak cały odcinek wpisuje się w projekt. W praktyce najczęściej spotyka się trzy klasy promienia, które da się czytać jak kompromis między miejscem, oporami przepływu i łatwością montażu.
| Typ | Charakter | Gdzie sprawdza się najlepiej | Mój praktyczny komentarz |
|---|---|---|---|
| 2D | Najciaśniejszy promień, najmniej miejsca w trasie rurociągu | Tam, gdzie przestrzeń montażowa jest ograniczona | Wybieram go, gdy układ musi się zmieścić w krótkim odcinku, ale akceptuję większe opory przepływu |
| 3D | Złoty środek między kompaktowością a łagodniejszym przepływem | Większość typowych instalacji stalowych | To wariant, po który sięgam najczęściej, bo łączy rozsądny gabaryt z dobrą pracą hydrauliki |
| 5D | Najłagodniejszy łuk, najlepszy dla przepływu | Układy wymagające mniejszych strat i spokojniejszej pracy medium | Potrzebuje więcej miejsca, ale zwykle odwdzięcza się lepszą kulturą pracy całego rurociągu |
Drugą sprawą jest materiał. W instalacjach stalowych liczy się zgodność gatunku z rurą i z medium, które będzie płynęło przez układ. Przy stali węglowej zwracam uwagę na wytrzymałość mechaniczną i spawalność, a przy nierdzewnej na odporność korozyjną oraz czystość obróbki. Jeżeli projekt mówi o określonej normie, na przykład EN 10253-2, nie traktuję opisu handlowego jako wystarczającego dowodu zgodności - sprawdzam kartę wyrobu, a nie tylko nazwę w ofercie.
Warto też pamiętać o średnicy zewnętrznej i grubości ścianki. To one decydują, czy kształtka pasuje do konkretnej rury bez naprężeń i przeróbek, które później mszczą się na spoinie. Gdy ten etap jest dopracowany, sam montaż przebiega szybciej i czyściej.
Jak przebiega montaż krok po kroku
Przy takim elemencie nie ma miejsca na przypadkowość. Zaczynam od sprawdzenia zgodności wszystkich wymiarów z projektem, bo błędna średnica albo niewłaściwy promień potrafią zablokować cały odcinek instalacji jeszcze przed pierwszym spawem. Potem przechodzę do przygotowania końcówek: cięcia prostopadłego, usunięcia gratu, odtłuszczenia i oczyszczenia strefy spoiny z farby, tlenków oraz zabrudzeń.
- Ustawiam element „na sucho” i sprawdzam oś całego przebiegu rurociągu.
- Kontroluję, czy łuk nie wprowadza skręcenia ani wymuszonego naprężenia na sąsiednich odcinkach.
- Łapię pozycję punktami spawalniczymi, zwykle w kilku miejscach, żeby nic nie uciekło podczas spawania właściwego.
- Wykonuję spoinę zgodnie z dokumentacją i technologią przewidzianą dla danej instalacji.
- Po ostygnięciu oceniam wizualnie jakość połączenia i, jeśli system tego wymaga, kieruję je do dalszej kontroli.
W instalacjach ze stali nierdzewnej zwracam szczególną uwagę na czystość narzędzi i brak kontaktu z zanieczyszczeniami z innych materiałów, bo to szybko odbija się na odporności korozyjnej. W układach ciśnieniowych i tam, gdzie medium jest wymagające, sam spaw to dopiero połowa zadania - druga połowa to kontrola i próba szczelności. Skoro sam montaż nie jest tylko „przyłożeniem i zaspawaniem”, warto też wiedzieć, jakie błędy pojawiają się najczęściej.
Najczęstsze błędy, które skracają żywotność instalacji
Najczęściej nie psuje się sam element, tylko sposób jego włączenia w układ. Widziałem to wiele razy: dobry materiał, poprawny projekt, a problem robi się dopiero na etapie przygotowania lub ustawienia. Najbardziej typowe błędy wyglądają tak:
- Zły promień względem miejsca montażu - za ciasny łuk wciśnięty w ograniczoną przestrzeń daje niepotrzebne opory i trudniejszy dostęp serwisowy.
- Nieosiowe ustawienie rur - spoiny nie lubią wymuszonej geometrii, bo naprężenia wracają później przy pracy instalacji.
- Brudne lub źle przygotowane krawędzie - resztki farby, rdzy i oleju potrafią zniszczyć jakość połączenia szybciej, niż wielu wykonawców zakłada.
- Mieszanie materiałów bez kontroli technologii - przy różnych gatunkach stali trzeba pilnować zgodności dodatku spawalniczego i samej procedury.
- Zbyt duży dopływ ciepła - prowadzi do odkształceń, a czasem do niepotrzebnego osłabienia strefy przyspoinowej.
- Pomijanie próby szczelności - jeśli system ma pracować pod ciśnieniem, taki skrót prawie zawsze wychodzi później drożej.
W praktyce właśnie te błędy robią największą różnicę między instalacją, która działa spokojnie przez lata, a taką, do której wraca się po poprawki. Z tego powodu warto też umieć odróżnić ten typ rozwiązania od innych kolan i łuków dostępnych na rynku.
Jak wypada na tle innych rozwiązań
Nie ma jednego „najlepszego” elementu do każdej trasy rurociągu. Ja zawsze porównuję go z dwoma alternatywami: klasycznym kolanem tłoczonym i kolanem segmentowym. Każde z tych rozwiązań ma sens, ale w innych warunkach.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy wybrać |
|---|---|---|---|
| Łuk do wspawania 90° | Trwałość, dobra hydraulika, estetyczny i przewidywalny przebieg instalacji | Wymaga spawania i dokładniejszego przygotowania montażu | Gdy liczy się jakość pracy instalacji, odporność i pewne połączenie |
| Klasyczne kolano tłoczone | Szybszy montaż, często niższa cena zakupu, prostsza logistyka | Zwykle ciaśniejszy promień i większe opory przepływu | W prostszych układach, gdzie priorytetem jest szybkość i koszt |
| Kolano segmentowe | Duża elastyczność wymiarowa, możliwość wykonania nietypowych tras | Więcej spoin, więcej pracy i większe ryzyko błędów wykonawczych | Przy nietypowych średnicach, dużych instalacjach lub indywidualnych projektach |
Jeżeli mam patrzeć wyłącznie przez pryzmat montażu, to łuk do wspawania wygrywa wtedy, gdy instalacja ma pracować długo, pod obciążeniem i bez ciągłych korekt. Jeśli priorytetem jest niska cena zakupu, inny element bywa bardziej opłacalny na starcie, ale niekoniecznie w całym cyklu życia instalacji. To właśnie dlatego przed zamówieniem robię jeszcze jedną rzecz: sprawdzam wszystkie dane, które mogą zatrzymać montaż na budowie.
Co sprawdzam przed zamówieniem, żeby montaż nie utknął na budowie
- Średnicę zewnętrzną i grubość ścianki rury oraz kształtki.
- Promień łuku i zgodność z wymaganym wariantem 2D, 3D albo 5D.
- Gatunek stali i jego zgodność z medium, temperaturą oraz warunkami pracy.
- Sposób łączenia oraz dostęp spawalniczy w miejscu montażu.
- Wymagania dokumentacyjne, jeśli instalacja podlega odbiorowi lub próbie ciśnieniowej.
- Miejsce na osprzęt, izolację i późniejszy serwis, bo zbyt ciasny układ zwykle mści się dopiero po uruchomieniu.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: najtańszy element rzadko jest najtańszy po montażu. Liczy się nie tylko cena samej kształtki, ale też czas spawania, liczba poprawek, dostęp do połączenia i ryzyko przestoju. Dobrze dobrany łuk 90° upraszcza pracę wykonawcy, a użytkownikowi daje instalację, która działa przewidywalnie i bez nerwowych niespodzianek.
