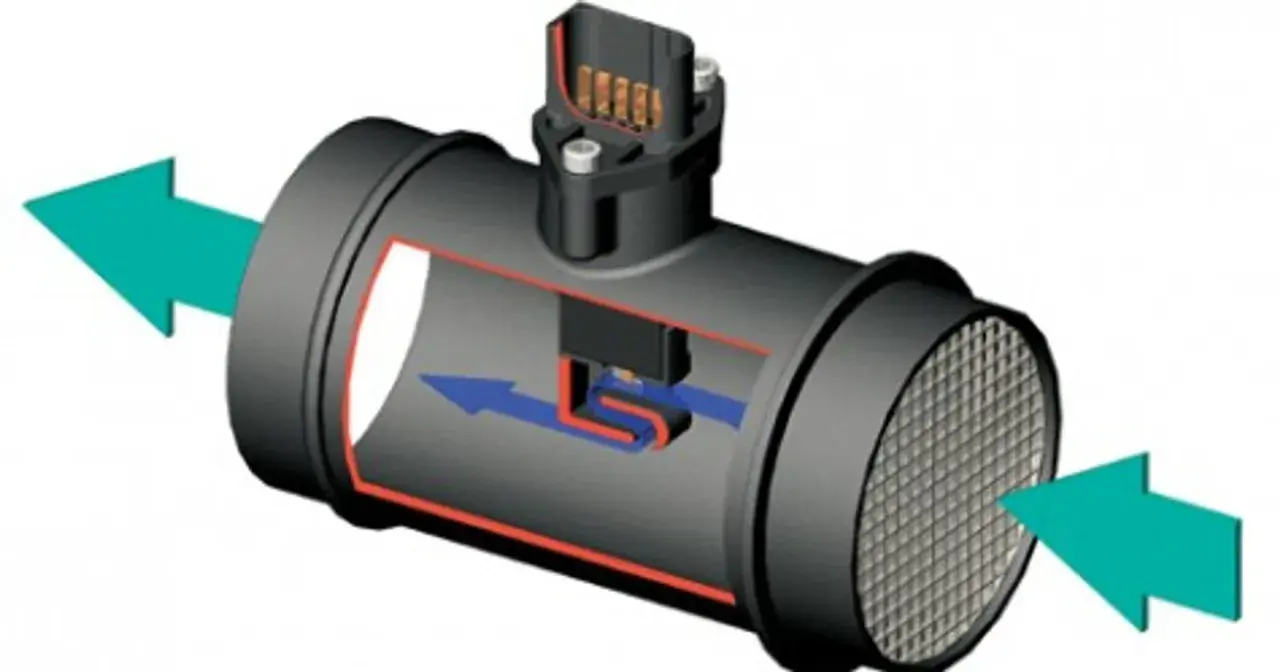

Przepływomierz to urządzenie, które daje wiarygodny wynik tylko wtedy, gdy dobrze dobierze się miejsce montażu, kierunek przepływu i warunki pracy. W praktyce o jakości pomiaru decydują nie tylko parametry z katalogu, ale też odcinki proste, pełne wypełnienie rury, obecność powietrza i drgania instalacji. W tym tekście pokazuję, jak podejść do montażu, jaki typ czujnika wybrać do konkretnej instalacji i jak uniknąć błędów, które później trudno naprawić bez przeróbki rurociągu.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Dobierz typ czujnika do medium: woda, ścieki, glikol, para, gaz czy zawiesina wymagają innych rozwiązań.
- Sprawdź, czy rura będzie pełna w miejscu pomiaru, bo pusty przekrój natychmiast psuje odczyt.
- Zachowaj odcinki proste, zwłaszcza przy czujnikach wrażliwych na turbulencje.
- Uwzględnij drgania, temperaturę, ciśnienie i możliwość serwisu bez rozbierania całej instalacji.
- Po uruchomieniu zweryfikuj wskazania na stabilnym przepływie, a nie tylko przy krótkim teście.
Co decyduje o poprawnym pomiarze w instalacji
Najwięcej problemów zaczyna się wtedy, gdy patrzy się wyłącznie na średnicę rury i nazwę urządzenia, a pomija zachowanie samego medium. Pomiar zakłócają przede wszystkim zawirowania po kolanach, trójnikach, pompach i zaworach, a także pęcherze powietrza, osady i zmienne ciśnienie. Dla części czujników znaczenie ma też przewodność cieczy, wypełnienie przekroju i sposób ułożenia rurociągu.
W praktyce najpierw odpowiadam sobie na trzy pytania: co płynie, jak płynie i gdzie ma być zamontowany czujnik. Dopiero wtedy ma sens dobór konkretnego modelu. Jeśli to zlekceważysz, nawet dobre urządzenie będzie wyglądało na wadliwe, choć problem leży w instalacji. To prowadzi wprost do wyboru technologii, bo nie każdy typ znosi te same warunki równie dobrze.
Jak dobrać typ czujnika do konkretnego medium
Dobór nie jest kwestią gustu, tylko zgodności technologii z medium i układem rurociągu. W budynkach i instalacjach technicznych najczęściej spotykam kilka rozwiązań, z których każde ma sens w innym miejscu.
| Typ czujnika | Gdzie sprawdza się najlepiej | Na co uważać przy montażu | Największa zaleta |
|---|---|---|---|
| Elektromagnetyczny | Woda, ścieki, glikol, zawiesiny przewodzące | Rura musi być pełna, potrzebne jest poprawne uziemienie i zwykle odcinki proste | Dobrze radzi sobie z zabrudzonym medium i nie ma części ruchomych |
| Ultradźwiękowy clamp-on | Modernizacje istniejących instalacji, gdy nie chcesz ciąć rury | Liczy się czysta powierzchnia rury, precyzyjne ustawienie przetworników i brak silnych zakłóceń przepływu | Montaż bez ingerencji w rurociąg |
| Turbinkowy | Czyste ciecze o stabilnym przepływie | Wymaga dłuższych odcinków prostych i filtracji medium | Prosta konstrukcja i dobry wybór tam, gdzie instalacja jest uporządkowana |
| Coriolisa | Gdy liczy się wysoka dokładność masy przepływu | Najlepiej pracuje przy pełnym wypełnieniu i bez dodatkowych naprężeń na króćcach | Bardzo dobra precyzja i stabilność pomiaru |
| Różnicy ciśnień | Para, gaz i trudniejsze warunki procesowe | Wymaga dobrze wykonanych impulsówek i poprawnej geometrii całego układu | Sprawdza się tam, gdzie klasyczne rozwiązania są zbyt wrażliwe na temperaturę lub ciśnienie |
Jeżeli mam wskazać najpraktyczniejszą zasadę, to brzmi ona tak: im trudniejsze medium i bardziej zaburzony przepływ, tym ostrożniej trzeba podchodzić do technologii pomiaru. W wielu modernizacjach najlepiej wypada ultradźwiękowy czujnik zaciskowy, bo oszczędza przeróbek, ale przy zabrudzonej wodzie użytkowej albo ściekach zwykle lepiej pracuje wersja elektromagnetyczna. Gdy dobór jest już jasny, przechodzę do miejsca montażu, bo to ono najczęściej przesądza o wiarygodności odczytu.
Gdzie zamontować czujnik, żeby nie walczyć z turbulencją
Najbezpieczniej myśleć o montażu jak o przygotowaniu spokojnego fragmentu rurociągu, a nie tylko o przykręceniu kolejnego elementu. Czujnik powinien znaleźć się tam, gdzie profil przepływu jest możliwie równomierny, a medium nie ma skłonności do zapowietrzania się ani odkładania osadów.
W praktyce pomagają trzy rzeczy. Po pierwsze, zostawiam odpowiednie odcinki proste. Po drugie, unikam punktów tuż za kolanem, zaworem, pompą albo redukcją. Po trzecie, pilnuję orientacji, bo nie każdy układ toleruje montaż poziomy i pionowy w ten sam sposób.
- Odcinki proste - często spotyka się zalecenia rzędu 5D przed i 2D za czujnikiem, a w bardziej wymagających układach nawet 10D i 5D. D oznacza wewnętrzną średnicę rury.
- Pełny przekrój - urządzenie nie powinno pracować w miejscu, gdzie rura bywa częściowo pusta.
- Unikanie zawirowań - lepiej odejść od pompy, kolana i zaworu o kilka średnic rury niż później szukać przyczyny skaczących wskazań.
- Odpowiednia orientacja - w niektórych modelach najlepiej działa przepływ pionowy do góry, bo pomaga utrzymać pełną rurę i ogranicza wpływ powietrza.
- Dostęp serwisowy - czujnik warto zamontować tam, gdzie da się go skontrolować bez demontażu połowy instalacji.

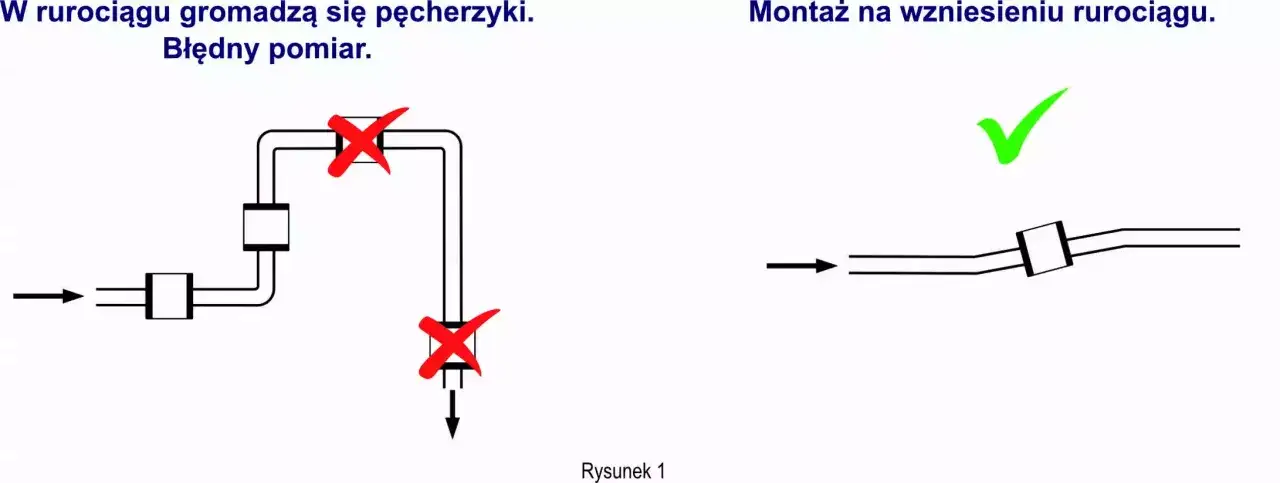

Przy instalacjach z wodą użytkową, obiegami grzewczymi albo technologią HVAC zwracam też uwagę na miejsca, w których może zbierać się powietrze. Jeśli czujnik trafi w najwyższy punkt instalacji, ryzyko błędu rośnie bardzo szybko. Gdy miejsce jest już rozsądnie dobrane, można przejść do samego montażu, bo tu ważna jest kolejność działań.
Jak wykonać montaż krok po kroku
Dobry montaż zaczyna się przed przyłożeniem klucza. Najpierw sprawdzam dokumentację konkretnego modelu, a dopiero potem planuję odcięcie odcinka, uszczelnienie i uruchomienie. Różne urządzenia mają różne wymagania, ale logika pracy pozostaje podobna.
- Odłączam medium, spuszczam ciśnienie i upewniam się, że miejsce pracy jest bezpieczne.
- Sprawdzam kierunek przepływu, zakres pracy i średnicę rury, żeby uniknąć montażu „na siłę”.
- Przygotowuję odcinek rurociągu tak, by w miejscu pomiaru nie było naprężeń ani skręceń.
- Montuję czujnik zgodnie ze strzałką kierunku przepływu i dbam o równomierne doszczelnienie połączeń.
- W układach inline pilnuję osiowości, a uszczelki dobieram do temperatury i medium.
- Przy czujnikach zaciskowych czyszczę rurę, usuwam zabrudzenia z miejsca kontaktu i ustawiam przetworniki bardzo precyzyjnie.
- Podłączam zasilanie i sygnał, prowadząc przewody z dala od kabli silowych i elementów, które mogą wprowadzać zakłócenia.
- Po uruchomieniu porównuję wskazania z punktem odniesienia i zapisuję ustawienia, zanim instalacja zacznie pracować w trybie ciągłym.
Jedna rzecz, którą zawsze podkreślam: czujnik nie powinien przenosić naprężeń rurociągu. Jeśli rura „ciągnie” połączenie albo cała instalacja pracuje mechanicznie na korpusie urządzenia, to wcześniej czy później pojawią się błędy albo nieszczelności. Sama kolejność montażu ma znaczenie, ale jeszcze ważniejsze są codzienne pomyłki, które potrafią zniweczyć cały wysiłek.
Najczęstsze błędy, które psują odczyt
W praktyce te same błędy powtarzają się bardzo często. Nie wynikają ze złej technologii, tylko z pośpiechu, niedokładnego przygotowania albo zbyt optymistycznego założenia, że „to i tak zadziała”.
- Montaż zbyt blisko kolana, pompy albo zaworu, przez co przepływ jest zaburzony już na wejściu.
- Instalacja w miejscu, gdzie rura nie jest stale pełna, szczególnie w górnych odcinkach i przy niskich przepływach.

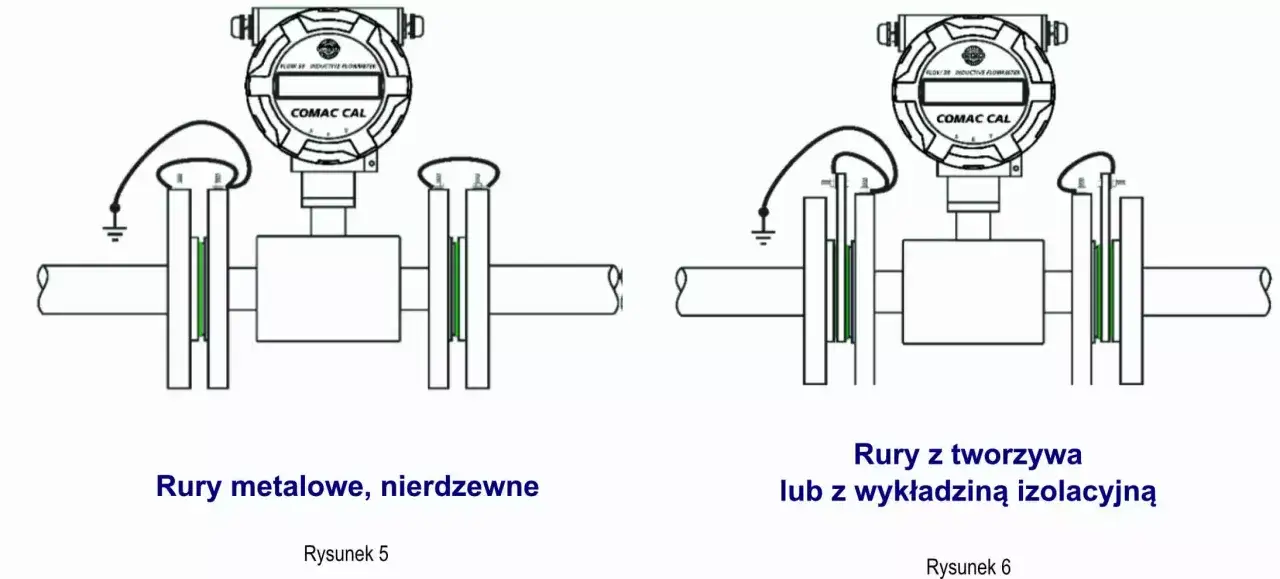

- Brak uziemienia lub złe prowadzenie przewodów, co wrażliwszym układom potrafi mocno popsuć stabilność wskazań.
- Pomijanie filtra tam, gdzie medium niesie zanieczyszczenia i może uszkadzać element pomiarowy.
- Zbyt mocne dociągnięcie połączeń, które powoduje naprężenia na korpusie albo deformację uszczelki.
- Przekonanie, że każdy model da się zamontować w dowolnej pozycji, bo „urządzenie jest uniwersalne”.
Najwięcej kosztują błędy, których nie widać od razu. Urządzenie może działać, ale pokazywać niestabilne lub zaniżone wartości, a problem wyjdzie dopiero wtedy, gdy ktoś porówna odczyt z innym punktem instalacji. Dlatego po montażu nie zamykam tematu od razu, tylko sprawdzam, czy układ rzeczywiście pracuje tak, jak powinien.
Co sprawdzam po pierwszym rozruchu, zanim uznam instalację za gotową
Po starcie nie interesuje mnie tylko to, czy pojawił się odczyt. Interesuje mnie przede wszystkim, czy jest on powtarzalny, czy nie skacze po odpowietrzeniu i czy instalacja zachowuje się stabilnie przy kilku punktach obciążenia. To najlepszy moment na wyłapanie problemów, zanim zaczną wpływać na eksploatację.
- Czy wskazanie jest stabilne przy stałym przepływie, a nie tylko przez kilka pierwszych minut.
- Czy nie pojawiają się sygnały o zapowietrzeniu, błędach komunikacji albo przekroczeniu zakresu.
- Czy połączenia są szczelne i czy uszczelki nie „pracują” po nagrzaniu instalacji.
- Czy czujnik nie drga razem z rurociągiem albo nie przenosi naprężeń z sąsiednich elementów.
- Czy dane z pomiaru mają sens w odniesieniu do pracy pompy, zaworów i całego układu.
Jeżeli po rozruchu wszystko wygląda dobrze, i tak warto wrócić do układu po pewnym czasie pracy. W instalacjach z wodą, glikolem czy zanieczyszczonym medium osady i zmiany temperatury potrafią po cichu zmienić warunki pomiaru. Dlatego najpewniejsze rozwiązanie to nie „najtańszy model”, tylko dobrze dobrany czujnik, poprawne miejsce wpięcia i spokojny, dokładny montaż. To właśnie te trzy elementy najczęściej decydują o tym, czy instalacja będzie działała przewidywalnie przez lata.
