Dobrze dobrana nakrętka decyduje nie tylko o tym, czy połączenie da się skręcić, ale też o tym, czy po kilku tygodniach nie zacznie się luzować albo niszczyć gwintu. W praktyce najwięcej problemów powodują trzy rzeczy: pomylenie skoku gwintu, błędny odczyt szerokości pod klucz i zły moment dokręcania. Poniżej pokazuję, jak sprawdzać te parametry prostymi narzędziami pomiarowymi i kiedy warto przejść od szybkiej kontroli do dokładniejszego pomiaru.
Najważniejsze informacje w skrócie
- Najpierw sprawdź szerokość pod klucz i skok gwintu, bo sam nominalny rozmiar nie wystarcza do pewnego montażu.
- Do typowych rozmiarów metrycznych najczęściej pasują klucze 8, 10, 13, 17, 19, 22, 24, 30 i 36 mm.
- Suwmiarka mierzy szerokość między płaskimi bokami oraz wysokość, a gwintomierz potwierdza skok.
- Przy połączeniach narażonych na drgania lepiej sprawdzają się odmiany samohamowne, kołnierzowe lub zabezpieczane mechanicznie.
- Moment dokręcania zależy od klasy, średnicy, smarowania i powłoki, więc każdą tabelę trzeba traktować orientacyjnie.
Co trzeba sprawdzić, zanim zaczniesz montaż
W budownictwie i warsztacie najczęściej pracuję z elementami o gwincie metrycznym, a standardowe sześciokątne łączniki opisuje ISO 4032. Sam nominalny rozmiar, na przykład M10 albo M12, mówi jednak tylko część prawdy. O powodzeniu montażu decyduje jeszcze skok gwintu, szerokość pod klucz, wysokość, klasa wytrzymałości i powłoka ochronna.
Największy błąd to założenie, że skoro coś ma „M10”, to będzie pasowało wszędzie tak samo. W praktyce drobnozwojne odmiany, wersje niskie, kołnierzowe albo samohamowne zachowują się inaczej niż zwykłe rozwiązania. Ja zawsze zaczynam od pytania, czy problem dotyczy samego gwintu, czy tylko geometrii zewnętrznej i miejsca na narzędzie.
Warto też pamiętać o środowisku pracy. Na zewnątrz, przy wilgoci i w strefach narażonych na zabrudzenie, liczy się nie tylko stal, ale i powłoka, a czasem także to, czy połączenie ma pracować z podkładką. Dzięki temu kolejny pomiar nie jest już zgadywaniem, tylko potwierdzeniem konkretnego rozwiązania.
Jak zmierzyć gwint i wymiary suwmiarką i gwintomierzem
Ja mierzę zawsze w tej samej kolejności: najpierw płaskie boki, potem wysokość, na końcu gwint. Taki układ oszczędza czas i od razu pokazuje, czy problem leży w rozmiarze, czy w zużyciu elementu.
- Oczyść powierzchnię z farby, rdzy i pyłu. Nawet cienka warstwa brudu potrafi dodać ułamek milimetra i fałszuje wynik.
- Zmierz szerokość między płaskimi bokami. To wymiar, który dobiera klucz, a nie średnicę po przekątnej.
- Sprawdź wysokość elementu. Przy niskich i specjalnych odmianach ten parametr ma znaczenie większe, niż się wydaje.
- Użyj gwintomierza, aby potwierdzić skok. Przy gwincie metrycznym zwykłym najłatwiej porównać go z próbką z tego samego zestawu.
- W razie wątpliwości przymierz próbnie śrubę o znanym rozmiarze. Jeśli wkręca się bez oporu i bez luzu, jesteś blisko właściwego dopasowania.
- Przy zużytym gwincie sięgnij po sprawdzian pierścieniowy lub wzorzec GO/NO-GO, bo zwykła suwmiarka nie pokaże wszystkiego.
To właśnie tutaj najczęściej wychodzi, że problem nie dotyczy samego rozmiaru, tylko zanieczyszczenia albo wcześniejszego przeciążenia połączenia. Kiedy ten etap mam za sobą, dużo łatwiej dobrać właściwe narzędzie do dalszej pracy.
Jakie narzędzia pomiarowe naprawdę ułatwiają pracę
Do szybkiej kontroli nie trzeba rozbudowanego stanowiska. W praktyce wystarczą trzy rzeczy: suwmiarka, gwintomierz i klucz dynamometryczny. Reszta to wygoda albo narzędzia do pracy seryjnej, gdy takich elementów sprawdza się dziesiątki dziennie.
| Narzędzie | Co sprawdza | Kiedy ma największy sens |
|---|---|---|
| Suwmiarka | Szerokość pod klucz, wysokość, podstawowe wymiary zewnętrzne | Przy pojedynczych pomiarach i szybkiej identyfikacji |
| Gwintomierz metryczny | Skok gwintu | Gdy trzeba odróżnić gwint zwykły od drobnozwojnego |
| Sprawdzian pierścieniowy | Dokładne dopasowanie gwintu | Przy kontroli warsztatowej i pomiarach seryjnych |
| Klucz dynamometryczny | Moment dokręcania | Gdy połączenie ma pracować bez ryzyka przeciążenia |
| Zestaw kluczy nasadowych i oczkowych | Dobór do wymiaru pod klucz | Na montażu, gdy liczy się tempo i wygoda dostępu |
Gwintomierz nie zastępuje suwmiarki, a suwmiarka nie zastępuje gwintomierza. To dwa różne pomiary, które razem dają wiarygodny wynik. W warsztacie produkcyjnym dodałbym jeszcze sprawdziany GO/NO-GO, bo przy seryjnej kontroli są po prostu szybsze i bardziej jednoznaczne.
Gdy już wiem, co mierzę, najłatwiej przejść do klucza, bo to on zwykle kończy dyskusję przy samym montażu.

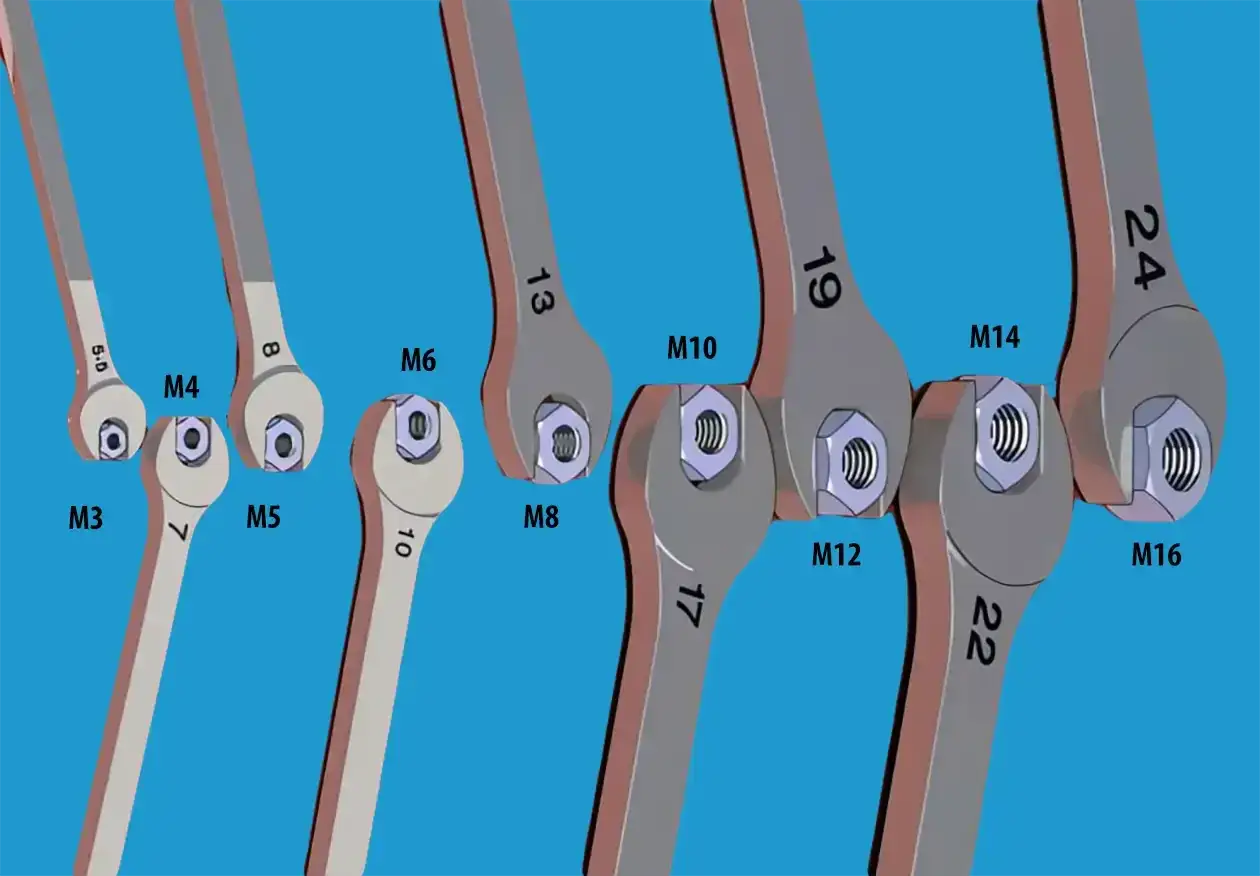

Jak dobrać klucz do najczęstszych rozmiarów
M10 nie oznacza klucza 10 mm. To jedna z najczęstszych pomyłek na budowie. W standardowych sześciokątnych rozwiązaniach klucz dobiera się do szerokości między płaskimi bokami, a nie do średnicy gwintu.
| Rozmiar gwintu | Typowy klucz | Skok zwykły |
|---|---|---|
| M5 | 8 mm | 0,8 mm |
| M6 | 10 mm | 1,0 mm |
| M8 | 13 mm | 1,25 mm |
| M10 | 17 mm | 1,5 mm |
| M12 | 19 mm | 1,75 mm |
| M14 | 22 mm | 2,0 mm |
| M16 | 24 mm | 2,0 mm |
| M20 | 30 mm | 2,5 mm |
| M24 | 36 mm | 3,0 mm |
Ta tabela wystarcza do większości typowych prac montażowych, ale trzeba pamiętać o wyjątkach. Wersje niskie, z kołnierzem albo specjalnie wzmocnione mogą mieć inną wysokość, a w starszych instalacjach trafiają się też wymiary calowe. Jeśli klucz pasuje „prawie”, nie wciskam go na siłę, tylko wracam do pomiaru, bo zniszczenie krawędzi przy pierwszym podejściu kosztuje więcej niż chwila kontroli.
Dobór narzędzia do wymiaru to jednak tylko połowa zadania. Równie ważne jest, jaki typ łącznika pracuje w danym miejscu i czy warunki nie wymagają dodatkowego zabezpieczenia.
Które odmiany sprawdzają się w konkretnych warunkach
W praktyce wybór nie sprowadza się do jednego uniwersalnego rozwiązania. Różne odmiany lepiej znoszą drgania, ograniczoną przestrzeń, wilgoć albo konieczność częstego demontażu. Poniżej pokazuję te, które najczęściej mają sens w budownictwie i w serwisie.
| Odmiana | Gdzie ma sens | Na co uważać |
|---|---|---|
| Sześciokątna zwykła | Uniwersalne połączenia konstrukcyjne i montażowe | Nie rozwiązuje problemu luzowania przy drganiach |
| Samohamowna | Miejsca narażone na wibracje i umiarkowane obciążenia dynamiczne | Wersje z wkładką poliamidową gorzej znoszą wysoką temperaturę i wielokrotny demontaż |
| Kołnierzowa | Gdy potrzebna jest większa powierzchnia docisku | Nie zawsze zastępuje podkładkę w każdym układzie |
| Kołpakowa | Gdy trzeba osłonić wystający koniec gwintu i poprawić bezpieczeństwo | Wymaga odpowiedniego zapasu długości trzpienia |
| Niska | Ograniczona przestrzeń montażowa | Ma mniejszą rezerwę gwintu niż odmiana standardowa |
| Koronowa | Połączenia zabezpieczane zawleczką | Ma sens tylko tam, gdzie przewidziano taki sposób blokady |
Ja patrzę na to prosto: jeśli połączenie ma pracować w trudnych warunkach, sama geometria nie wystarczy. Liczą się jeszcze materiał, powłoka i to, czy projekt przewiduje dodatkowe zabezpieczenie mechaniczne. Dopiero wtedy można uczciwie powiedzieć, że zestaw jest dobrany do zadania.
Po wyborze typu pozostaje kwestia, która najczęściej decyduje o trwałości całego połączenia, czyli moment dokręcania.
Moment dokręcania i dlaczego klucz dynamometryczny nie jest dodatkiem

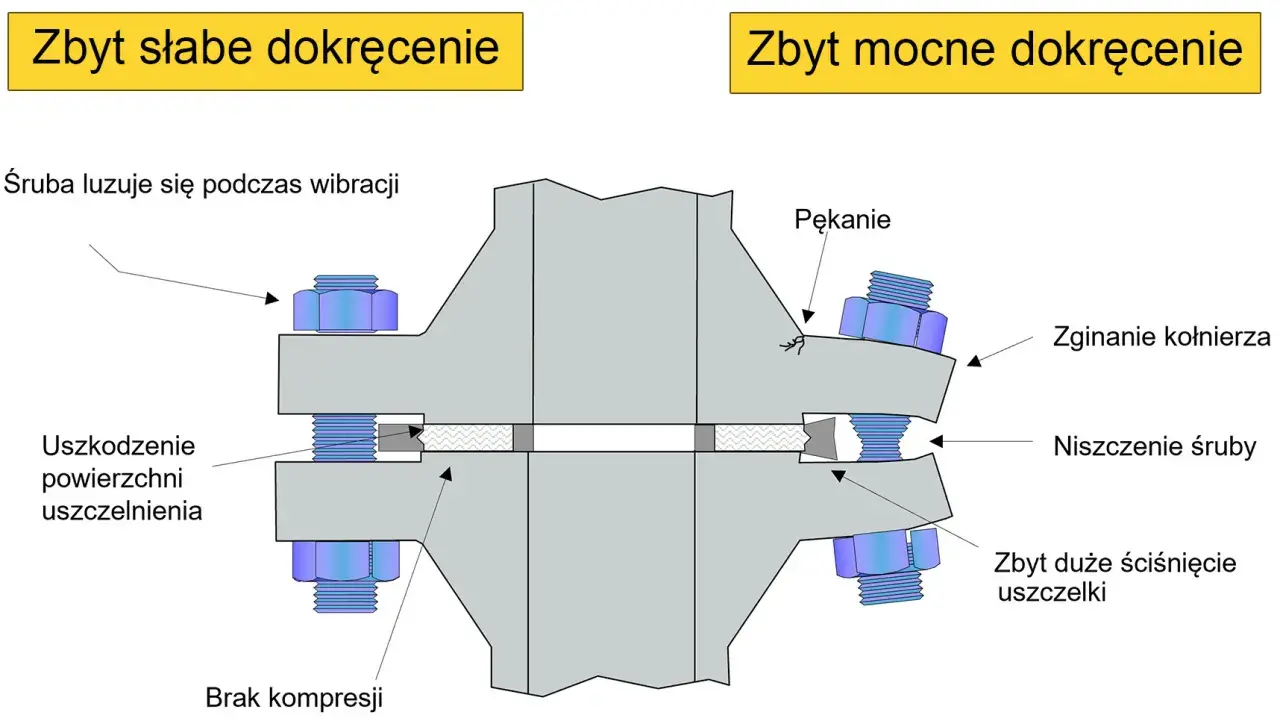

W połączeniach śrubowych zbyt mały moment daje luz, a zbyt duży może uszkodzić gwint, przeciążyć śrubę albo zniekształcić elementy łączone. Dlatego klucz dynamometryczny nie jest luksusem, tylko narzędziem kontrolnym. Szczególnie wtedy, gdy połączenie ma pracować długo i bez poprawiania po montażu.
Poniższe wartości są orientacyjne dla gwintu zwykłego, klasy 8.8 i współczynnika tarcia około 0,14. W praktyce wynik zmieniają jeszcze smarowanie, powłoka i konkretny producent, więc tabelę traktuję jako punkt odniesienia, a nie uniwersalne prawo.
| Rozmiar | Orientacyjny moment dokręcania |
|---|---|
| M6 | 11,3 Nm |
| M8 | 27,3 Nm |
| M10 | 54 Nm |
| M12 | 93 Nm |
| M16 | 230 Nm |
| M20 | 464 Nm |
Widać, jak szybko rosną te liczby. To dobry powód, żeby nie dokręcać „na czucie” w konstrukcjach, które naprawdę pracują. Jeśli wynik klucza wydaje się nienaturalny, zwykle sprawdzam ponownie rozmiar, rodzaj gwintu i to, czy wcześniej nie pomyliłem zestawu z drobnozwojnym. Takie pomyłki zdarzają się częściej, niż chcielibyśmy przyznać.
Kiedy moment jest już pod kontrolą, zostają jeszcze błędy, które pojawiają się na samym początku i psują cały pomiar.
Najczęstsze błędy, które najwięcej kosztują
- Pomiar po przekątnych zamiast między płaskimi bokami - wtedy wynik wygląda „prawie dobrze”, ale klucz i tak nie pasuje.
- Ignorowanie skoku gwintu - szczególnie przy drobnozwojnych odmianach, które z daleka wyglądają podobnie do zwykłych.
- Odczyt na zabrudzonym elemencie - farba, rdzawy nalot i resztki smaru potrafią zafałszować wszystko.
- Mieszanie norm i materiałów - część starszych połączeń nie trzyma współczesnych, metrycznych założeń.
- Wielokrotne używanie zdeformowanych odmian samohamownych - to oszczędność tylko pozorna, bo spada pewność blokady.
- Dokręcanie bez kontroli momentu - im większe obciążenie, tym mniej miejsca na improwizację.
Najbardziej lubię usuwać te błędy od razu przy stanowisku, a nie po reklamacji albo poprawce na montażu. To właśnie dlatego zestaw kontrolny musi być prosty, szybki i konsekwentnie używany w tej samej kolejności.
Praktyczny zestaw, który naprawdę przyspiesza pracę przy montażu
Jeśli miałbym zostawić na stole tylko kilka rzeczy, wybrałbym zestaw, który rozwiązuje 80 procent typowych sytuacji. Nie jest efektowny, ale działa bez zbędnej filozofii: suwmiarka 0-150 mm, gwintomierz metryczny, komplet kluczy nasadowych i klucz dynamometryczny dopasowany do zakresu prac. Do tego dorzucam szczotkę drucianą, marker i odtłuszczacz, bo czysty gwint to połowa dobrego pomiaru.
W warsztacie seryjnym dodałbym jeszcze sprawdzian pierścieniowy albo wzorzec GO/NO-GO, bo przy większej liczbie identycznych połączeń liczy się powtarzalność, a nie tylko pojedynczy odczyt. W praktyce właśnie takie podejście daje najmniej pomyłek: jeden standard pomiaru, jeden zestaw narzędzi i zero zgadywania przy doborze oraz dokręcaniu.
Jeśli trzymam się tej kolejności, montaż idzie szybciej, a połączenie zachowuje się przewidywalnie. To wprost przekłada się na mniej poprawek, mniej uszkodzonych gwintów i lepszą kontrolę jakości na budowie.
