Przy dopasowywaniu rur, prętów, tulei czy otworów najwięcej czasu zabiera nie samo mierzenie, ale ustalenie, jakim narzędziem zrobić to sensownie. W praktyce średnica rury, pręta albo otworu przestaje być teorią i staje się zwykłym pytaniem o dopasowanie. W tym tekście pokazuję, kiedy wystarczy suwmiarka, kiedy lepiej sięgnąć po mikrometr lub średnicówkę i jak uniknąć błędów, które później wychodzą dopiero przy montażu.
Najkrótsza droga do dobrego pomiaru to właściwe narzędzie i kilka kontroli wyniku
- Suwmiarka wystarcza do większości szybkich pomiarów zewnętrznych i wielu otworów.
- Mikrometr daje większą precyzję przy małych elementach i tam, gdzie liczą się dziesiąte części milimetra.
- Średnicówka jest lepsza do otworów, tulei i cylindrów niż zwykła miarka.
- Pomiar warto powtórzyć w 2-3 punktach, bo element może być lekko owalny albo zdeformowany.
- Jeśli znasz tylko obwód, wynik policzysz ze wzoru: obwód / π.
Co naprawdę mierzę, gdy liczy się okrągły wymiar
Zanim biorę narzędzie do ręki, rozróżniam trzy sytuacje: wymiar zewnętrzny, wymiar wewnętrzny i wartość wyliczoną z obwodu. W geometrii chodzi o odcinek przechodzący przez środek okręgu, ale w praktyce budowlanej ważniejsze jest to, czy element jest naprawdę równy, czy tylko zbliżony do okręgu.
To ma znaczenie przy rurach stalowych, PVC, prętach, wałkach, tulejach, otworach pod kołki, a nawet przy elementach wyciętych z blachy. Jeśli materiał jest spłaszczony, porysowany, zardzewiały albo ma zadzior po cięciu, jeden pomiar z jednego miejsca prawie zawsze będzie mylący. Ja zwykle sprawdzam wtedy kilka punktów i od razu widzę, czy problemem jest sam wymiar, czy raczej kształt elementu.
Właśnie dlatego dobór narzędzia robi tak dużą różnicę. Jedno narzędzie da szybki odczyt, inne pokaże większą dokładność, a jeszcze inne pozwoli zmierzyć coś, do czego zwykła miarka nie ma dostępu. Od tego zależy dalszy wybór metody.
Jakie narzędzia wybieram do rur, otworów i prętów
W warsztacie i na budowie najczęściej wygrywa nie najdroższy przyrząd, tylko ten, który pasuje do zadania. Poniżej zestawiam narzędzia, z których korzysta się najczęściej przy pomiarze elementów okrągłych.
| Narzędzie | Do czego nadaje się najlepiej | Co daje w praktyce | Ograniczenie |
|---|---|---|---|
| Suwmiarka | Zewnętrzne wymiary, część pomiarów wewnętrznych, szybka kontrola rury lub pręta | Uniwersalność i szybki odczyt, zwykle z dokładnością wystarczającą do większości prac montażowych | Łatwo o błąd, jeśli szczęki nie są ustawione prostopadle albo nacisk jest zbyt duży |
| Mikrometr | Małe wałki, druty, cienkie elementy, dokładne dopasowanie części | Wygodny odczyt co 0,01 mm i bardzo dobra powtarzalność | Mały zakres pomiarowy i wolniejsza praca niż przy suwmiarce |
| Średnicówka | Otwory, tuleje, gniazda i cylindry od strony wewnętrznej | Daje lepszy wynik wewnątrz niż zwykła suwmiarka, szczególnie przy dopasowaniu elementów | Wymaga wprawy i punktu odniesienia, więc nie jest tak intuicyjna jak miarka |
| Taśma miernicza lub sznurek z obliczeniem | Duże elementy, duże rury, miejsca trudno dostępne | Pomaga, gdy nie da się objąć elementu szczękami narzędzia | Wynik jest przybliżony, a na miękkich materiałach łatwo go zafałszować |
Noniusz to dodatkowa skala w suwmiarce, która pozwala odczytać ułamki milimetra; w wersjach cyfrowych jego rolę przejmuje wyświetlacz. W praktyce właśnie suwmiarka jest najczęściej pierwszym wyborem, bo daje rozsądny kompromis między szybkością a dokładnością.
Jeśli potrzebuję większej pewności przy małym elemencie, sięgam po mikrometr. Gdy mierzę otwór lub tuleję, przechodzę na średnicówkę, bo zwykłe szczęki suwmiarki nie pokazują wtedy wszystkiego tak dobrze, jak bym chciał. Po tym wyborze zwykle przechodzę już do techniki samego pomiaru.
Jak zmierzyć element zewnętrzny bez zgadywania
Przy pomiarze zewnętrznym najczęściej pracuję tak samo, niezależnie od tego, czy chodzi o rurę, wałek czy pręt. Najpierw porządkuję powierzchnię, a dopiero potem odczytuję wynik. To drobiazg, ale w praktyce właśnie on robi największą różnicę.
- Oczyszczam miejsce pomiaru z pyłu, farby, rdzy i zadziorów po cięciu.
- Sprawdzam, czy narzędzie po zamknięciu pokazuje zero.
- Ustawiam szczęki prostopadle do elementu, bez przekoszenia.
- Dociskam lekko, ale nie ściskam materiału, zwłaszcza jeśli jest miękki.
- Powtarzam pomiar w kilku punktach i obracam element o 90 stopni.
- Zapisuję wynik dopiero wtedy, gdy widzę, że odczyt jest powtarzalny.
Na cienkościennych rurach i elementach z tworzywa zbyt mocny nacisk potrafi zaniżyć rezultat o tyle, że później część nie pasuje do złącza albo uchwytu. Przy prętach i wałkach dodatkowo sprawdzam, czy element nie ma bicia lub lekkiego wygięcia, bo wtedy pojedynczy odczyt mówi niewiele.
Jeżeli wyniki różnią się między sobą, zwykle nie zakładam od razu błędu narzędzia. Najpierw sprawdzam, czy materiał nie jest po prostu owalny. Taki test oszczędza czas i od razu pokazuje, czy problem leży w przyrządzie, czy w samym elemencie.
Jak mierzyć otwory, tuleje i wnętrze rur
Wewnętrzne wymiary są bardziej wymagające, bo szczęki narzędzia nie zawsze pracują stabilnie i łatwo ominąć właściwy punkt. Przy prostym sprawdzeniu otworu zwykle wystarcza suwmiarka, ale gdy liczy się dopasowanie, wybieram dokładniejsze rozwiązanie.
Otwory i tuleje
Do szybkiej kontroli używam wewnętrznych szczęk suwmiarki. Gdy jednak otwór ma przyjąć łożysko, kołek, tuleję albo inny element pasowany, lepiej sprawdza się średnicówka. To przyrząd, który przenosi wymiar wewnętrzny na odczyt z narzędzia pomocniczego albo wzorca, dzięki czemu da się ocenić otwór dokładniej niż zwykłą miarką.
W praktyce robię to tak, że szukam położenia, w którym narzędzie „staje” w otworze i pokazuje największą wartość. Dopiero wtedy uznaję odczyt za wiarygodny. Jeśli otwór jest stożkowy, jajowaty albo ma ślady po wierceniu, wynik trzeba traktować ostrożnie, bo jeden punkt nie oddaje całego obrazu.
Przeczytaj również: Najlepsza poziomica laserowa - uniknij błędów przy wyborze narzędzia
Rury od środka
Przy rurach ważne jest rozróżnienie między wymiarem zewnętrznym a wewnętrznym. Na zewnątrz wystarczy suwmiarka, ale jeśli interesuje mnie przekrój od środka, zwłaszcza przy instalacjach albo elementach technicznych, lepiej sprawdza się narzędzie do pomiaru wewnętrznego. Wtedy szybciej wychodzą na jaw różnice grubości ścianki, deformacje po cięciu czy spłaszczenia po transporcie.
Na budowie najczęściej wystarcza mi szybka kontrola suwmiarką, ale przy elementach, które muszą pasować „na wcisk” albo pracują w zespole z inną częścią, wolę poświęcić minutę więcej i potwierdzić wynik drugim przyrządem. To nadal tańsze niż poprawki na montażu.

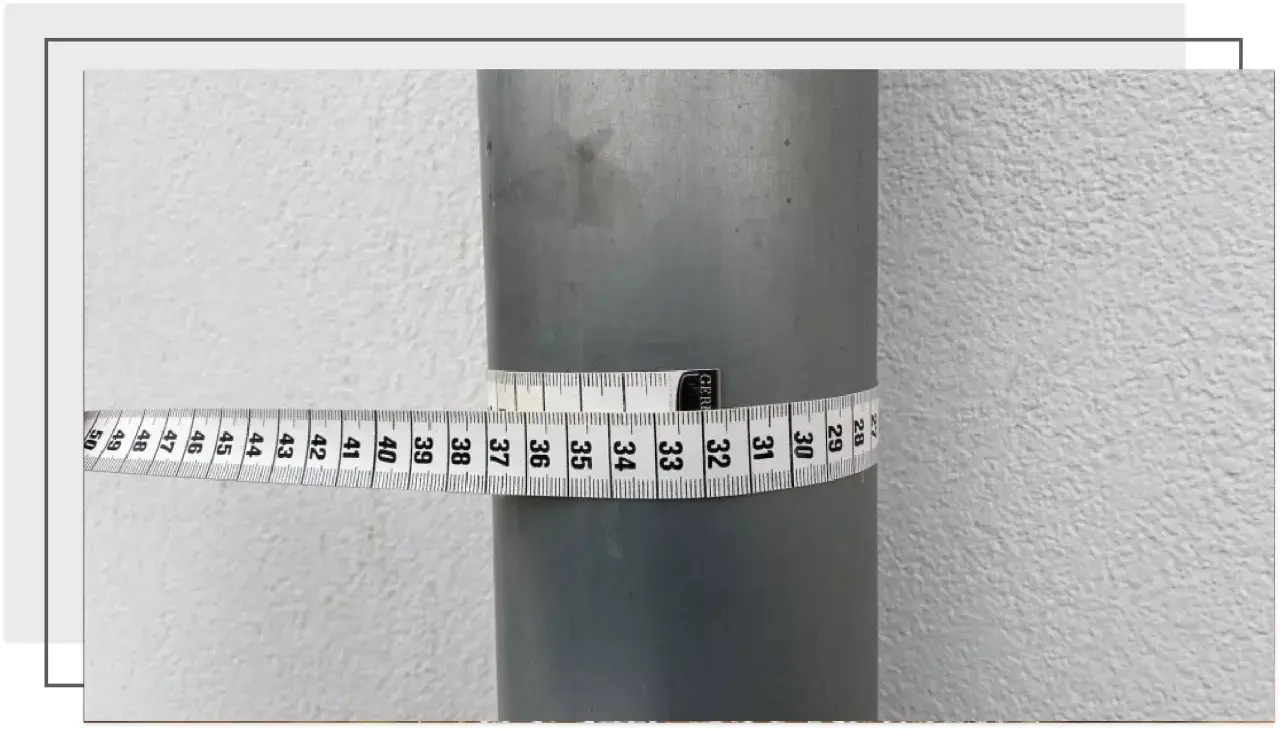

Jak policzyć wynik z obwodu bez zgadywania
Nie zawsze da się zmierzyć element bezpośrednio. Czasem dostęp jest utrudniony, czasem przedmiot jest za duży, a czasem łatwiej obejść go taśmą i policzyć wynik. Wtedy korzystam z prostego wzoru: obwód / π.
W praktyce π można przyjąć jako 3,14. To wystarcza przy większości roboczych obliczeń. Przykład jest prosty: jeśli obwód wynosi 314 mm, to wynik to około 100 mm. Gdy obwód ma 157 mm, wychodzi około 50 mm.
| Obwód | Wynik przy π = 3,14 |
|---|---|
| 157 mm | 50 mm |
| 314 mm | 100 mm |
| 628 mm | 200 mm |
Ta metoda działa najlepiej na sztywnych, równych elementach. Na miękkich wężach, kablach albo mocno odkształconych rurach docisk taśmy zafałszowuje wynik, więc trzeba zachować ostrożność. Warto też pamiętać o jednostkach: w Polsce pracuje się głównie w milimetrach, a przy elementach importowanych czasem pojawiają się cale. Jedna calowa jednostka to 25,4 mm, więc pomyłka w przeliczeniu potrafi od razu zepsuć dopasowanie.
Po takim przeliczeniu zawsze sprawdzam, czy wynik jest zgodny z typowym wymiarem elementu, który chcę dobrać. To prosty filtr, ale pozwala szybko wychwycić błąd zapisu albo pomyłkę w odczycie.
Jak uniknąć błędów, które psują wynik już na starcie
Najwięcej problemów widzę wtedy, gdy ktoś mierzy szybko, ale bez kontroli. W praktyce powtarza się kilka błędów, które da się wyeliminować od razu:
- pomiar przez farbę, korozję albo zadziory po cięciu zamiast po czystej powierzchni;
- zbyt mocny docisk szczęk lub taśmy, szczególnie na miękkim materiale;
- jedno miejsce pomiaru zamiast kilku punktów na obwodzie;
- narzędzie bez sprawdzenia zera przed rozpoczęciem pracy;
- mylenie milimetrów z calami przy elementach z importu;
- ignorowanie owalności, wygięcia albo bicia wałka czy rury.
Jeśli wynik w różnych miejscach różni się tylko nieznacznie, zwykle jest to normalne odchylenie. Jeśli różnice są wyraźne, częściej świadczą o problemie z kształtem elementu niż z samym przyrządem. Ja w takiej sytuacji nie próbuję „dopasować” jednego odczytu do oczekiwań, tylko szukam przyczyny rozbieżności.
Warto też pamiętać o prostym nawyku: narzędzie trzymam pewnie, ale bez napinania dłoni. Zaskakująco często właśnie sztywna ręka i pośpiech wprowadzają większy błąd niż sam sprzęt.
Jak dobrać metodę, żeby nie poprawiać pracy dwa razy
Gdy mierzę coś na budowie albo w warsztacie, zwykle kieruję się jedną zasadą: najpierw wybieram narzędzie, potem sprawdzam wynik w kilku punktach, a dopiero na końcu zapisuję wymiar. To proste podejście działa lepiej niż szukanie jednego „magicznego” przyrządu do wszystkiego.
Jeśli potrzebuję szybkiej kontroli, biorę suwmiarkę. Jeśli liczy się dokładność przy małym elemencie, wybieram mikrometr. Jeśli pracuję wewnątrz otworu lub tulei, przechodzę na średnicówkę. A gdy dostęp jest utrudniony, liczę obwód i przeliczam wynik na podstawie wzoru. Taki porządek pracy daje mi mniej poprawek, mniej niedopasowanych części i mniej nerwów przy montażu.
Najlepszy rezultat daje nie samo narzędzie, ale połączenie właściwego przyrządu, spokojnego odczytu i krótkiej kontroli w drugim punkcie. Przy takiej metodzie wynik jest wystarczająco pewny do większości zadań budowlanych i warsztatowych, a to zwykle wystarcza, żeby zamknąć temat bez powrotu do punktu wyjścia.
