Dokładny moment dokręcania decyduje o tym, czy połączenie będzie stabilne, czy po kilku tygodniach zacznie pracować albo przeciwnie, zostanie przeciążone. Ja patrzę na to bardzo praktycznie: w montażu, serwisie i na budowie liczy się nie tylko siła ręki, ale także powtarzalność i kontrola. Ten tekst wyjaśnia, jak czytać wartości w Nm, kiedy użyć klucza dynamometrycznego i jak nie popełnić błędów, które kosztują więcej niż sam pomiar.
Najważniejsze rzeczy do zapamiętania przed dokręcaniem
- Nm opisuje moment obrotowy, czyli działanie siły na określonym ramieniu, a nie samą „moc ręki”.
- W budownictwie kontrola momentu ma znaczenie przy śrubach, kotwach, łącznikach stalowych i osprzęcie montażowym.
- Najpierw sprawdza się wymagany zakres, dopiero potem dobiera typ klucza i napęd.
- Tarcie gwintu, stan podkładek i sposób prowadzenia narzędzia wpływają na efekt tak samo mocno jak sam odczyt.
- Po upadku, przeciążeniu lub dłuższym używaniu warto oddać narzędzie do sprawdzenia.
Czym jest niutonometr i dlaczego ma znaczenie przy montażu
Niutonometr to jednostka momentu obrotowego, czyli efektu skręcania siły działającej na ramię dźwigni. Jak przypomina STAHLWILLE, moment obrotowy wynika z połączenia siły i długości ramienia, więc ta sama wartość nie powstaje przypadkiem - zmienia ją zarówno nacisk, jak i odległość od osi obrotu.
M = F × r - to najprostszy zapis, który dobrze pokazuje sens całej sprawy. Jeśli przyłożysz tę samą siłę dalej od osi, uzyskasz większy moment; jeśli skrócisz ramię, moment spadnie. Właśnie dlatego zwykłe „dokręcanie na oko” tak łatwo daje wyniki przypadkowe.
W praktyce budowlanej ma to znaczenie przy śrubach konstrukcyjnych, łącznikach ciesielskich, kotwach, wspornikach, mocowaniach balustrad i elementach fasadowych. Za mały moment daje luz, za duży może zdeformować gwint, zgnieść podkładkę albo uszkodzić miększy materiał. To nie jest teoria z laboratorium, tylko codzienny problem na montażu. Żeby tego uniknąć, trzeba jeszcze dobrze czytać oznaczenia na narzędziu i w dokumentacji.
Jak odczytywać Nm i nie pomylić go z inną jednostką
W instrukcjach spotkasz zapis Nm i N·m. Technicznie bardziej poprawny jest zapis z kropką środkową, bo wyraźnie oddziela moment obrotowy od energii, ale w praktyce oba oznaczają tę samą wielkość. Uważaj tylko na małe nm, bo to nanometr, czyli zupełnie inna skala.
Jeśli pracujesz z dokumentacją zagraniczną, trafisz też na inne jednostki. Najczęściej chodzi o przeliczenie między systemem metrycznym i anglosaskim, więc warto umieć je rozpoznać, zanim zaczniesz dokręcać śrubę.
| Jednostka | Co oznacza | Praktyczne znaczenie |
|---|---|---|
| Nm / N·m | moment obrotowy | podstawowy zapis w polskich instrukcjach montażu |
| lb-ft | funt-stopa | częsty zapis w materiałach anglosaskich; 1 Nm to około 0,74 lb-ft |
| kgf·m | kilogram-siła metr | starsze oznaczenie, nadal spotykane w części dokumentacji technicznej |
Wniosek jest prosty: jeśli producent elementu podaje konkretną wartość, trzymaj się jej, a nie pamięci z poprzedniego montażu. Poza tym sam moment to jeszcze nie wszystko, bo trzeba go umieć poprawnie ustawić i wykonać.

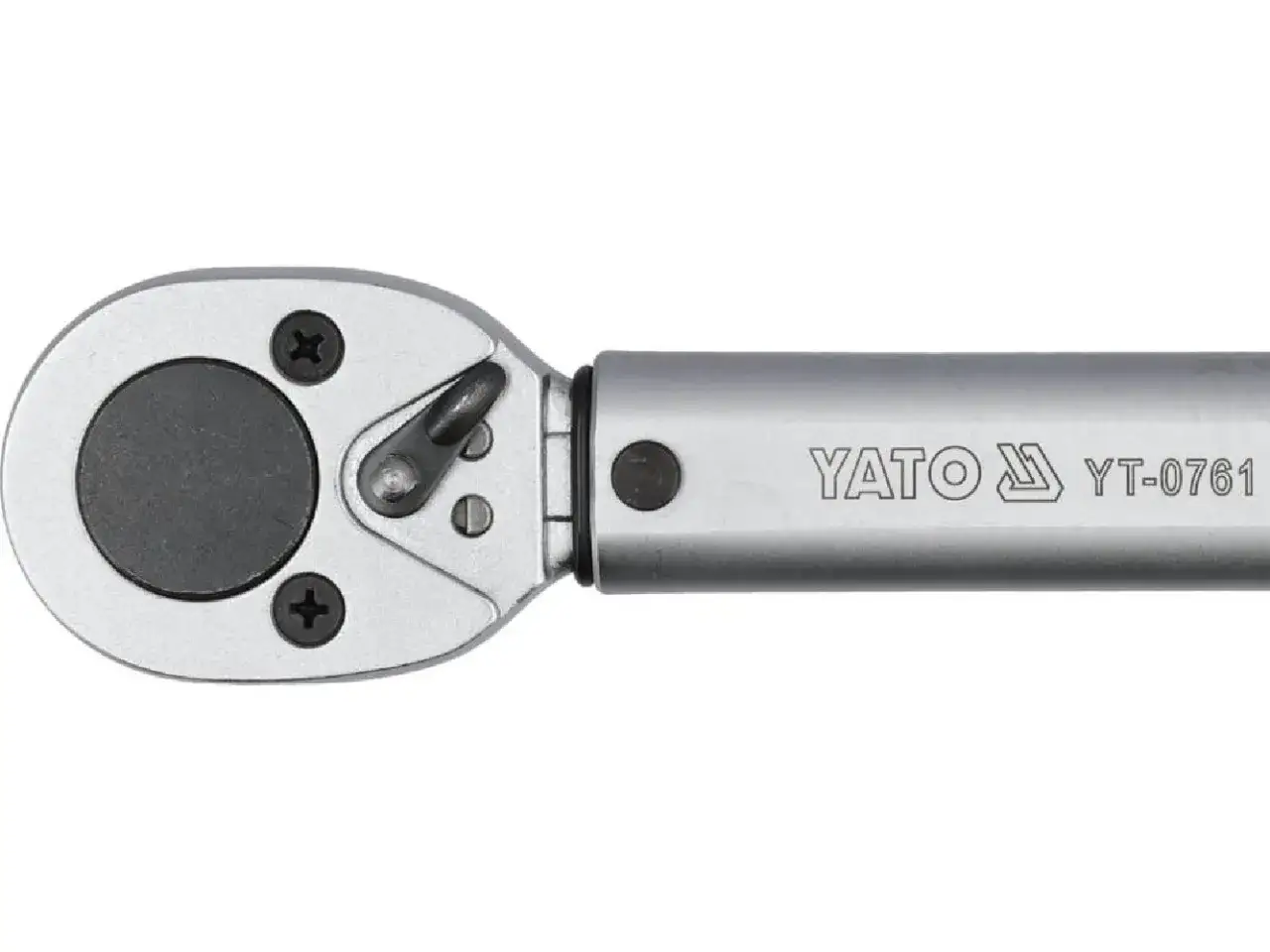

Jak ustawić i używać klucza dynamometrycznego bez zgadywania
Producenci narzędzi, w tym Snap-on, traktują klucz dynamometryczny jako narzędzie do finalnego dokręcania, a nie do odkręcania śrub. To ważne rozróżnienie, bo mechanizm pomiarowy łatwo rozstroić niewłaściwym użyciem. Najlepiej działa wtedy, gdy ruch jest spokojny, a ustawienie dobrze dobrane do zakresu pracy.
- Odczytaj wymagany moment z dokumentacji elementu, nie z własnego wyczucia.
- Wybierz narzędzie, którego zakres obejmuje tę wartość w środkowej części skali, a nie przy samym minimum.
- Ustaw żądaną wartość i zablokuj regulację, jeśli model ma blokadę.
- Najpierw dociągnij śrubę zwykłym kluczem do lekkiego kontaktu, a dopiero potem użyj klucza dynamometrycznego.
- Prowadź ruch płynnie, bez szarpnięcia i bez dodatkowego dociągania po sygnale kliknięcia lub odczycie.
- Trzymaj rękojeść zgodnie z instrukcją producenta, zwykle w osi uchwytu, żeby nie zmieniać skutecznego ramienia.
W praktyce to właśnie spokojny ruch robi największą różnicę. Gwałtowne dociągnięcie potrafi przekroczyć wartość zadaną, nawet jeśli na skali wszystko wyglądało poprawnie. Jeśli zaczynasz od podstaw, ta jedna zasada oszczędza więcej błędów niż najdroższy model narzędzia.
Jak dobrać klucz do budowy, warsztatu i domowego remontu
Dobór nie kończy się na samym zakresie momentu. Liczy się też typ mechanizmu, wielkość napędu, czytelność skali oraz to, czy narzędzie ma pracować codziennie, czy tylko przy okazjonalnym montażu. Ja zwykle zaczynam od pytania: jakie połączenia będę robił najczęściej i jak duża powtarzalność jest mi naprawdę potrzebna?
| Typ klucza | Co daje | Kiedy ma sens |
|---|---|---|
| Click-type | szybka obsługa, wyraźny sygnał osiągnięcia momentu | najlepszy wybór dla większości prac montażowych |
| Beam | prosta konstrukcja, brak elektroniki, dobra odporność | gdy liczy się prostota i niższa cena |
| Digital | czytelny odczyt, sygnały akustyczne, czasem pamięć pomiarów | przy pracy seryjnej i tam, gdzie potrzebna jest dokumentacja |
| Napęd | Orientacyjny zakres pracy | Najczęstsze zastosowanie |
|---|---|---|
| 1/4" | 5-25 Nm | drobne połączenia, lekkie montaże, osprzęt |
| 3/8" | 15-80 Nm | uniwersalne prace montażowe i serwisowe |
| 1/2" | 40-200+ Nm | mocniejsze połączenia, elementy konstrukcyjne |
| 3/4" | 200+ Nm | ciężkie aplikacje i większe śruby |
To zakresy orientacyjne, więc zawsze sprawdź konkretny model i jego tabliczkę znamionową. Gdybym miał wskazać jeden najbardziej uniwersalny wybór do większości robót budowlano-montażowych, najpierw patrzyłbym na 3/8", a przy cięższych połączeniach na 1/2". Taki dobór zwykle daje najlepszy kompromis między wygodą, zakresem i kontrolą. Nawet najlepszy model nie pomoże jednak wtedy, gdy obsłużysz go byle jak.
Najczęstsze błędy, które fałszują wynik
W praktyce najczęściej widzę nie tyle zły sprzęt, ile zły nawyk. Moment obrotowy jest czuły na sposób pracy, więc kilka drobnych błędów potrafi zupełnie zmienić efekt końcowy.
- Używanie klucza do odkręcania - mechanizm pomiarowy nie jest do tego przeznaczony i łatwo go przeciążyć.
- Szarpanie zamiast płynnego ruchu - gwałtowny ruch podbija wynik i zaburza powtarzalność.
- Praca na skraju zakresu - jeśli ustawienie jest blisko minimum albo maksimum skali, dokładność i komfort zwykle spadają.
- Ignorowanie tarcia gwintu - suchy, zabrudzony lub przesmarowany gwint zmienia rzeczywistą siłę docisku, nawet jeśli Nm się zgadza.
- Stosowanie przypadkowych adapterów i przedłużek - zmieniają geometrię układu, a więc i skuteczny moment.
- Praca na uszkodzonych elementach - zjechany gwint, spłaszczona podkładka czy brudne gniazdo psują wynik bardziej, niż wielu osobom się wydaje.
To dlatego sama liczba na skali nie wystarcza. Jeśli warunki połączenia są inne niż w specyfikacji, końcowy efekt też będzie inny. Właśnie z tego powodu równie ważna jak technika pracy jest późniejsza dbałość o narzędzie.
Jak dbać o narzędzie i kiedy oddać je do kalibracji

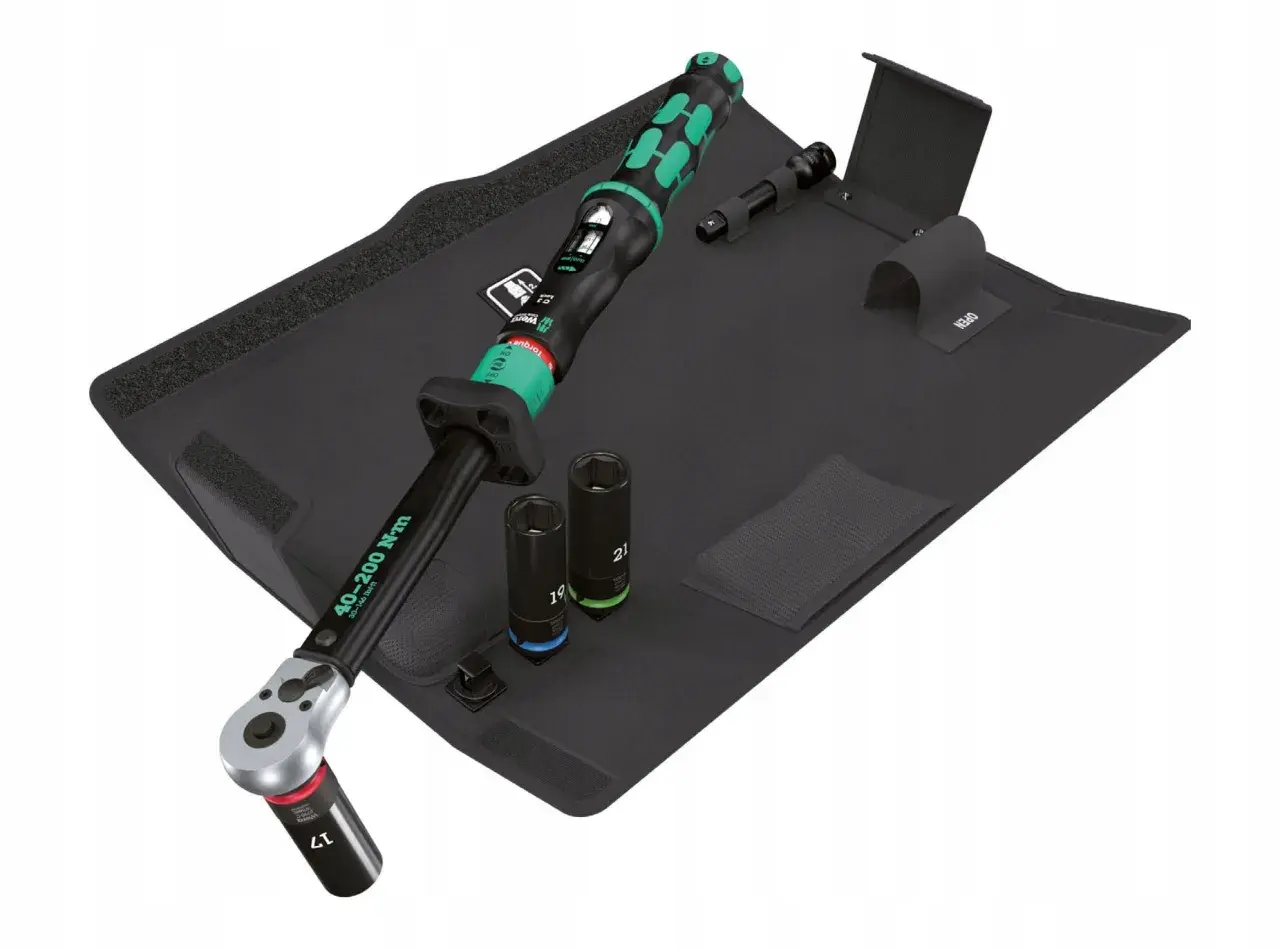

Ja traktuję klucz dynamometryczny jak przyrząd pomiarowy, nie jak zwykły łom. Jak przypomina Snap-on, po pracy narzędzie warto przechowywać w futerale, a w modelach z regulacją ustawić na najniższą wartość skali, zgodnie z instrukcją producenta. Dzięki temu mechanizm mniej się męczy i dłużej trzyma swoje parametry.
- Przechowuj klucz w suchym miejscu, z dala od wilgoci, pyłu i skrajnych temperatur.
- Po zakończeniu pracy ustaw go na najniższą wartość skali, ale nie schodź poniżej minimum przewidzianego przez producenta.
- Nie zostawiaj narzędzia luzem na dnie skrzynki z ciężkimi elementami, które mogą je uderzyć.
- Po upadku, uderzeniu lub podejrzeniu przeciążenia oddaj klucz do sprawdzenia.
- Przy regularnym użyciu planuj kalibrację mniej więcej co 12 miesięcy, a przy pracy krytycznej nawet częściej.
W praktyce rozsądny serwis jest tańszy niż poprawianie połączeń, które wyszły za słabo albo za mocno. Jeżeli narzędzie ma pracować zawodowo, kalibracja nie jest dodatkiem, tylko częścią normalnej eksploatacji. To samo dotyczy świadomego wyboru momentu, bo właśnie tam kończy się zgadywanie, a zaczyna pewny montaż.
Jak podejść do doboru momentu, żeby połączenie było naprawdę pewne
Najlepsza zasada jest prosta: najpierw specyfikacja, potem narzędzie, na końcu spokojny ruch ręką. Jeśli producent podaje konkretne Nm, traktuj to jako część technologii montażu, a nie luźną sugestię. To samo dotyczy smarowania gwintu, podkładek i kolejności dokręcania, bo te detale realnie zmieniają wynik.
Jeżeli pracujesz przy elementach nośnych, konstrukcyjnych albo po prostu drogich w poprawkach, kontrola momentu jest zwykle dużo tańsza niż naprawa skutków błędu. Dlatego ja wolę poświęcić chwilę na dobór zakresu, sprawdzenie stanu gwintu i spokojne dociągnięcie niż liczyć na „dobrze będzie”. W tym temacie właśnie precyzja daje spokój, a nie pośpiech.
