Dobrze zmontowany element mimośrodowy decyduje o tym, czy obrót zostanie zamieniony w równy, przewidywalny ruch posuwisto-zwrotny, czy w serię drgań, luzów i szybkiego zużycia. Poniżej pokazuję, jak przygotować montaż, na co patrzę przy ustawianiu osi i mocowań oraz jak sprawdzam układ po pierwszym uruchomieniu.
Najważniejsze rzeczy do zapamiętania przed rozpoczęciem pracy
- Czystość i pasowanie mają większe znaczenie niż „dociągnięcie na siłę”.
- Osiowość trzeba sprawdzić przed próbą pracy, a nie dopiero po hałasie i grzaniu.
- Moment dokręcania biorę z dokumentacji, nie z wyczucia.
- Smarowanie dobieram do konkretnego układu, bo przypadkowy środek potrafi zaszkodzić.
- Kontrola po rozruchu jest obowiązkowa, zwłaszcza przy pracy cyklicznej.

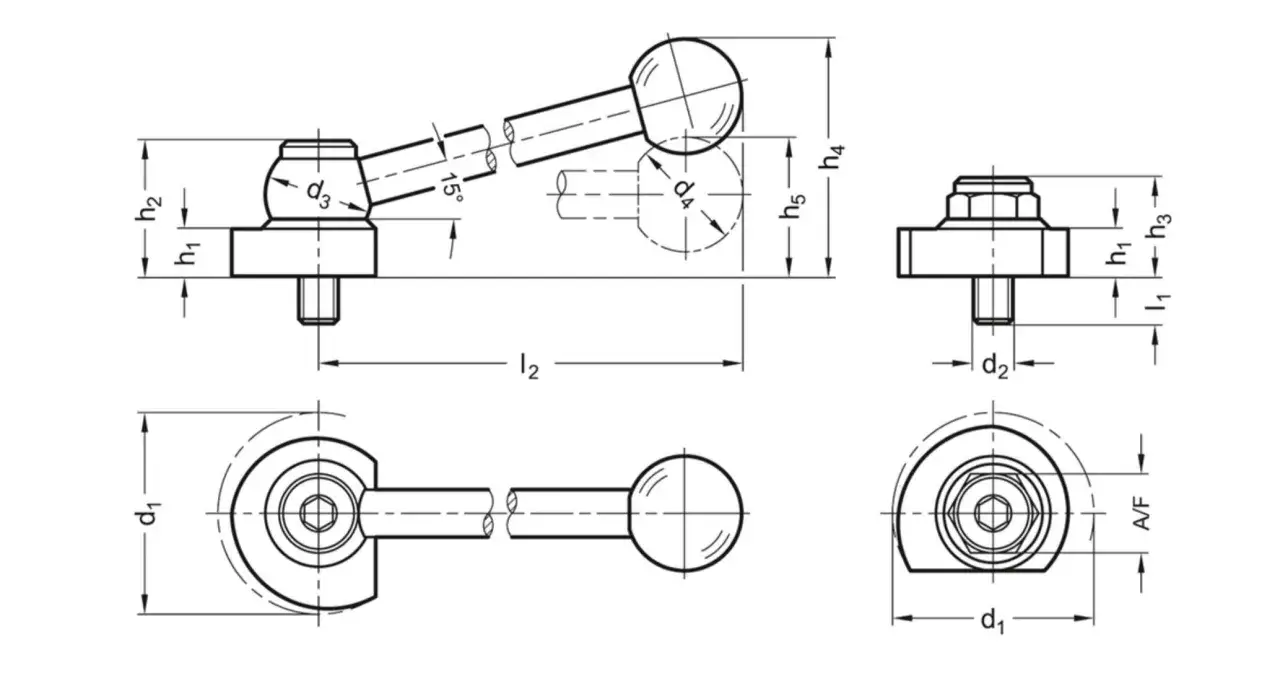

Jak działa układ z przesuniętym środkiem
W praktyce chodzi o prostą, ale wymagającą dyscypliny konstrukcję: tarcza, tuleja albo wałek ma oś przesuniętą względem środka geometrycznego, więc obrót zamienia się w ruch tam i z powrotem. Taki układ spotyka się w małych pompach, dozownikach, podajnikach, mechanizmach regulacyjnych i innych napędach, gdzie liczy się powtarzalny skok.
To właśnie ten skok jest wrażliwy na błędy montażowe. Jeśli część siedzi krzywo, ma zły docisk albo pracuje z luzem w niewłaściwym miejscu, amplituda ruchu przestaje być stała. Wtedy zamiast kontrolowanego działania pojawiają się uderzenia, wibracje i szybsze zużycie łożysk, sworzni albo cięgna.
Najczęściej patrzę na trzy rzeczy: geometrię, tarcie i sztywność całego zespołu. Sam element może być dobrze wykonany, ale jeśli sąsiednie części nie trzymają osi, efekt końcowy i tak będzie słaby. Dlatego montaż zaczynam od sprawdzenia otoczenia, a nie od samego osadzania części. To prowadzi wprost do przygotowania stanowiska i narzędzi.
Co przygotować przed montażem
Przed składaniem nie wyciągam od razu klucza i nie zaczynam od dokręcania. Najpierw oglądam powierzchnie współpracujące, sprawdzam dokumentację i upewniam się, że mam narzędzia do kontroli, a nie tylko do montażu. W takiej pracy najczęściej wygrywa dokładność, nie tempo.
| Co sprawdzam | Po co to robię | Co uznaję za sygnał ostrzegawczy |
|---|---|---|
| Powierzchnie osadzenia | Żeby element siedział równo i bez bicia | Rysy, opiłki, korozja, wżery |
| Wpust, tuleję lub klin | Żeby moment był przeniesiony pewnie, bez poślizgu | Luz, wybicie, ślady przegrzania |
| Śruby i zabezpieczenia | Żeby docisk nie puścił po rozruchu | Rozciągnięte śruby, zużyte podkładki, stare nakrętki samokontrujące |
| Czujnik, suwmiarka, klucz dynamometryczny | Żeby kontrolować ustawienie, a nie zgadywać | Brak możliwości pomiaru lub „ustawianie na oko” |
| Smar i uszczelnienia | Żeby ograniczyć tarcie i chronić łożyska | Nieznany typ smaru, uszkodzone uszczelki, zanieczyszczenia |
Jeśli mam wątpliwość co do stanu części, wymieniam ją przed montażem. To zwykle tańsze niż późniejsze rozbieranie całego zespołu. Kiedy komplet jest już przygotowany, można przejść do właściwego składania bez ryzyka, że problem zostanie ukryty pod dociskiem śrub.
Jak przebiega montaż krok po kroku
Przy samym składaniu trzymam się prostego porządku. Dzięki temu łatwiej wyłapać błąd, zanim element zacznie pracować pod obciążeniem.
- Odłączam napęd i zabezpieczam układ przed przypadkowym ruszeniem. W mechanizmach z ruchem zwrotnym to podstawowy warunek bezpieczeństwa.
- Czyszczę wał, piastę i powierzchnie przylegania. Nawet cienka warstwa brudu potrafi zmienić osiowość i wprowadzić bicie.
- Sprawdzam orientację części. W układach z przesuniętym środkiem znaczenie ma kierunek ustawienia względem cięgna, sworznia albo tłoczyska.
- Nasuwam element bez dobijania. Jeśli nie wchodzi lekko, szukam przyczyny. Uderzanie młotkiem zwykle kończy się mikrouszkodzeniem albo przekoszeniem.
- Ustawiam pozycję osiową za pomocą podkładek, pierścieni dystansowych lub zgodnie z zaleceniem producenta.
- Dokręcam mocowania etapami, najlepiej krzyżowo, kontrolując moment. Chodzi o równy docisk, a nie o „maksymalne dociśnięcie”.
- Sprawdzam ruch ręcznie. Obrót powinien być płynny, bez zacięć, ocierania i nagłych skoków oporu.
- Uruchamiam próbnie na niskich obrotach i obserwuję dźwięk, drgania oraz temperaturę obudowy.
Na tym etapie najlepiej wychodzi, czy zespół jest naprawdę ustawiony, czy tylko fizycznie złożony. Jeśli ręczny obrót już na starcie daje opór albo słychać metaliczne tarcie, nie idę dalej, tylko wracam do ustawienia. To oszczędza czas i części.
Jak ustawić osiowość, luz i pracę cięgna
W mechanizmach tego typu sama obecność przesunięcia nie jest problemem. Problem zaczyna się wtedy, gdy układ ma dodatkowe przekoszenie, a cięgno pracuje pod kątem większym, niż przewidziano. Wtedy rosną opory boczne, łożyska dostają większe obciążenie, a skok przestaje być powtarzalny.
| Objaw | Najczęstsza przyczyna | Co robię |
|---|---|---|
| Ruch jest nierówny | Przekoszenie lub zły docisk | Sprawdzam osiowość i pozycję dystansów |
| Układ wyraźnie drży | Brak współosiowości albo niewyważenie elementów współpracujących | Kontroluję montaż, luz i stan mocowań |
| Obudowa szybko się nagrzewa | Za duże tarcie, zbyt mocny docisk lub za mało smaru | Wstrzymuję pracę i szukam punktu oporu |
| Słychać stuki przy każdym cyklu | Za duży luz albo zużyty sworzeń | Sprawdzam połączenia i wymieniam zużyte części |
Jeżeli montaż przewiduje podkładki regulacyjne, korzystam z nich zamiast „korygować” wszystko siłą śrub. To ważna różnica: śruby mają trzymać, a nie prostować błędy geometrii. W praktyce dobrze ustawiony układ daje powtarzalny skok bez szarpania, a źle ustawiony potrafi zdradzić problem już po kilku minutach pracy.
Najczęstsze błędy, które skracają życie układu
- Montowanie na siłę - prowadzi do zarysowań, wgnieceń i późniejszego bicia.
- Pomijanie czyszczenia - opiłek lub piach wystarczy, żeby zniszczyć łożyskowanie albo uszczelnienie.
- Brak kontroli momentu - za mały docisk powoduje luz, a za duży odkształca elementy i przyspiesza zużycie.
- Zły dobór smaru - nie każdy środek nadaje się do pracy przy danej prędkości i temperaturze.
- Ignorowanie hałasu i drgań - to zwykle nie jest „normalne docieranie”, tylko sygnał błędu montażowego.
- Brak ponownej kontroli po rozruchu - po pierwszych cyklach mocowania potrafią się minimalnie ułożyć i trzeba to sprawdzić.
Najbardziej kosztowne są zwykle nie spektakularne awarie, tylko drobne błędy zignorowane na starcie. Jeśli coś budzi wątpliwość już podczas próbnego obrotu, nie liczę na to, że „samo się dotrze”. To rzadko działa dobrze, a często kończy się wymianą większej liczby części niż planowałem. Dlatego po montażu przechodzę do krótkiej, ale bardzo konkretnej kontroli.
Co robię po pierwszym uruchomieniu, żeby nie wracać do tej samej awarii
Po krótkiej próbie pracy, zwykle po 10-20 minutach, sprawdzam temperaturę obudowy, dźwięk i stabilność skoku. Jeśli układ ma pracować pod większym obciążeniem, wracam do kontroli również po dłuższym cyklu lub po pierwszej zmianie. Interesuje mnie przede wszystkim to, czy nic się nie poluzowało i czy ruch nadal jest równy.
Jeżeli widzę ślad smaru wypchniętego na zewnątrz, czuję nienaturalne grzanie albo słyszę regularne stukanie, przerywam pracę i szukam przyczyny. W mechanizmach cyklicznych taka reakcja oszczędza łożyska, sworznie i napęd główny. Gdy pojawia się potrzeba regulacji, robię ją od razu, zamiast czekać na pełną awarię.
Przy układach wysokiej prędkości, dużym obciążeniu lub tam, gdzie element współpracuje z ważnym procesem technologicznym, nie ryzykuję pracy bez dokładnego pomiaru. Dobrze ustawiony układ nie wymaga później wiele uwagi, ale tylko pod warunkiem, że od początku zadbałem o osiowość, docisk i smarowanie. To właśnie te trzy rzeczy najczęściej decydują o tym, czy montaż zakończy się spokojną eksploatacją, czy kolejnym demontażem.
